Funktechnik und Kurzwelle

In der Zeit des Internet soll uns ja schon das UKW Radio ausgeredet werden. Was ist dann aber mit Kurzwelle? Wer braucht denn das noch?, werden sich gerade junge Leute fragen. Was ist das überhaupt? Kurzwelle, das ist wie Oldtimer fahren. Es ist einfach schön, ein bisschen sinnlos, aber man lernt nebenbei etwas über Technik und Physik. Naja, sinnlos kommt sie uns in Europa vor, aber außerhalb Europas wird sie immer noch genutzt.

Wo wird Kurzwelle im Rundfunk noch benutzt?

Kurzwellen-Rundfunk wird bis heute in Ländern wie China, Russland, Indien, Nordkorea oder vielen Regionen Afrikas eingesetzt. Der große Vorteil: Kurzwelle erreicht mit einem einzigen Sender riesige Entfernungen über Kontinente hinweg. Sie funktioniert auch dort, wo es kaum Internet, Mobilfunk oder stabile Stromnetze gibt. Besonders in abgelegenen Gebieten, Krisenregionen oder bei Naturkatastrophen bleibt sie oft die einzige zuverlässige Informationsquelle. Außerdem nutzen Staaten Kurzwelle für internationale Programme, politische Botschaften und weltweite Ausstrahlung. Trotz moderner Technik gilt Kurzwelle deshalb bis heute als robustes und unabhängiges Kommunikationsmittel.

Weitere Anwendungsgebiete der Kurzwelle

Kurzwelle wird nicht nur für Rundfunk genutzt. Auch Militär, Seefahrt, Flugverkehr und Funkamateure verwenden sie bis heute. Der Vorteil: Signale können ohne Satelliten oder Kabel um die halbe Welt gelangen. Flugzeuge nutzen Kurzwelle über Ozeanen, Schiffe auf hoher See und Funkamateure für weltweite Kontakte. In Katastrophengebieten dient sie oft als Notfunk, wenn Internet und Mobilfunk ausfallen. Auch Geheimdienste und militärische Stellen setzen weiterhin auf Kurzwelle, weil sie unabhängig, robust und schwer vollständig abzuschalten ist.

Was ist Kurzwelle überhaupt?

Als "Kurzwelle" bezeichnet man einen Frequenzbereich zwischen 3 und 30 MHz. Darunter ist noch die Mittelwelle von 0,3 bis 3 MHz und die Langwelle von 30 kHz bis 300 kHz. Zum Vergleich hat der "FM Radio" oder "UKW" (Ultrakurzwelle) Bereich einen Umfang von 87,5 - 108 MHz (in Deutschland).

Besonders die älteren Semester, speziell die "Boomer" kennen Kurzwelle noch von früher, als man auch noch Musik auf Mittelwelle hörte, natürlich nur Mono. Das Besondere an der Kurzwelle jedoch ist ihre enorme Reichweite, die viele tausend Kilometer betragen kann. Wenn wir mal davon ausgehen, dass die Erde eine Kugel ist (heutzutage weiß man ja nie woran einer "glaubt"), kann man aufgrund der Reflexion an der Ionosphäre rund um den Erdball Kurzwelle hören.

Die elektromagnetischen Wellen breiten sich aus, stoßen "oben schräg an" und kommen schräg wieder auf die Erde, um erneute abzuprallen u.s.w. Natürlich wird der Empfang immer schlechter, je weiter der Sender entfernt ist. Die Sonnenaktivität beeinflusst den Kurzwelle Empfang erheblich, sowohl positiv, als auch negativ.

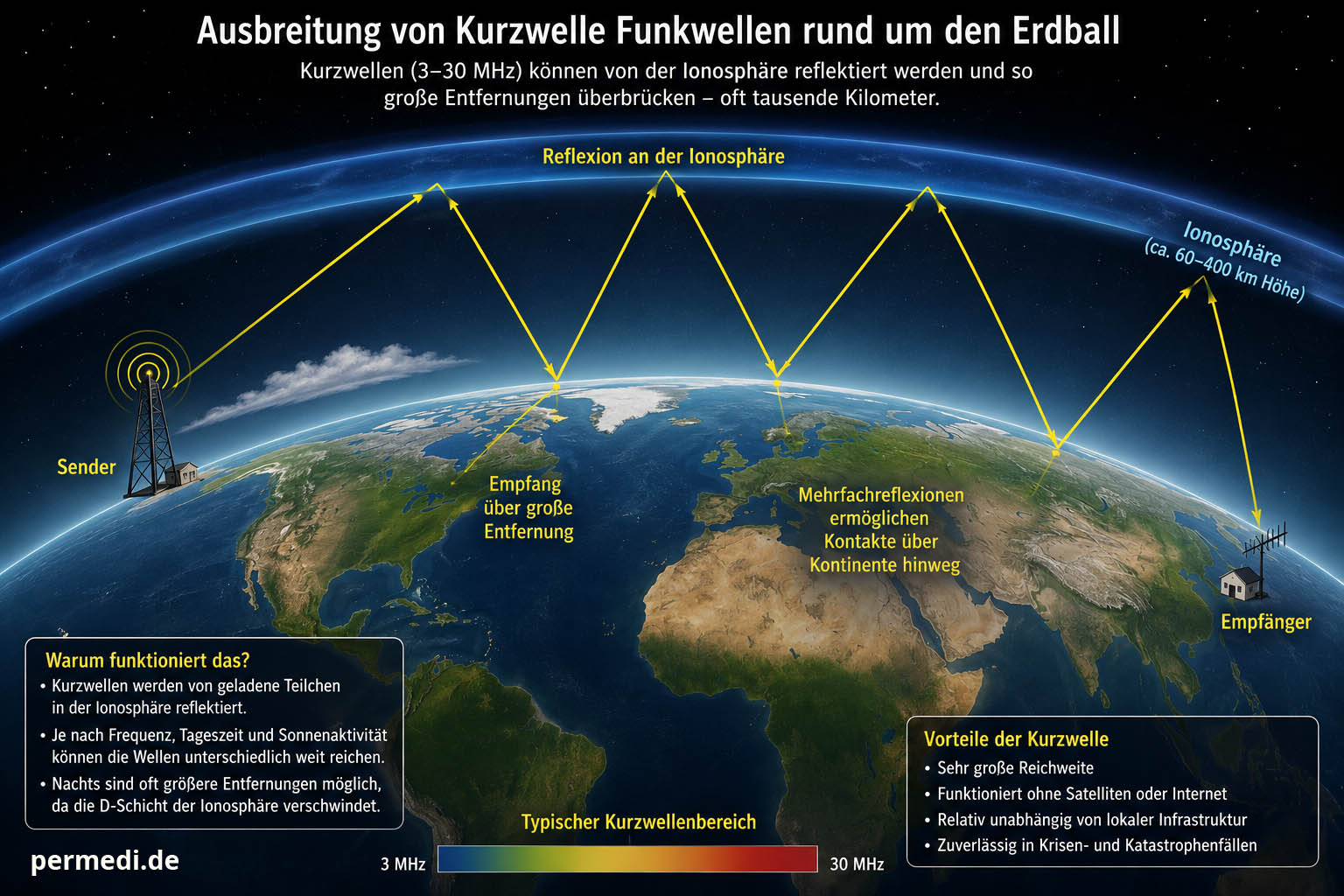

Ausbreitung der Kurzwelle rund um den Erdball

Mit Rechtsklick + "Bild in neuem Tab öffnen" kannst du es ganz groß sehen. Auf dem Handy einfach "groß ziehen".

Weltempfänger

Sehr beliebt sind die Weltempfänger. Sie können FM Radio, Kurzwelle, Mittelwelle und oft Langwelle empfangen. Natürlich ist ein Weltempfänger ein Allroundgerät und einem Spezialempfänger für Kurzwelle etwas unterlegen. Aber an guten Geräten, wie dem "Tecsun S2000", kann man auch externe, leistungsstärkere Antennen verwenden. Dieses Gerät beherrscht die Betriebsarten FM, AM, USB, LSB (mit BFO) und Flugfunk AM. Besonders hervorzuheben ist die drehbare Ferritantenne für Mittelwelle und Langwelle, mit der man Störungen gut ausblenden und den Sender optimal anpeilen kann.

Was empfange ich denn da überhaupt?

Weit entfernt heißt bei Kurzwelle 10.000 Kilometer! Da kann man von Deutschland aus Sender aus Guam empfangen, was irgendwo weit östlich von Japan liegt. Das ist schon reizvoll. Wenn man dann mit dem Kurzwelle Dienst ► short-wave.info die Frequenz lokalisiert hat, wird auch gleich die Entfernung angezeigt. Und dann gibt es noch einen Link zu Google Maps und schon ist man vor Ort, meist mit Google Streetview. Super Cool und extrem lehrreich oder einfach nur zum Staunen.

• Eibi Online - Kurzwelle Frequenzen finden. Mehr Sender als short-wave.info. Empfangsbedingungen
• HFCC Online - Frequenzsuche mit Entfernung, Google Maps Link und Empfangsbedingungen
• SWL Guide - Kurzwelle Empfangsbedingungen JETZT + Weltraumwetter

Senden oder empfangen?

Man unterscheidet zwischen Kurzwelle Hörern (SWL = Shortwave Listener) und Funkamateuren, die auch senden können, dafür aber eine Prüfung bestehen müssen und dann eine Lizenz erhalten. Zum Hören braucht man keine Lizenz. Es gibt unterschiedliche Lizenzen, da die Prüfungen unterschiedlich anspruchsvoll sind. Da geht es richtig in Physik und Mathematik...

SDR - Software Defined Radio

Dank der Quantenphysik haben wir ja die Mikroelektronik und durch sie wurden ganz neue Empfänger möglich, die zu einem Teil elektronisch funktionieren, also mit einer bestückten Platine u.s.w., aber auch durch Software. Und zwar wird nicht nur die Steuerung des Empfängers durch die Software möglich, sondern auch das gesamte Radio, auch die Filterbreiten, die Verstärkung, die Rauschminderung u.s.w.

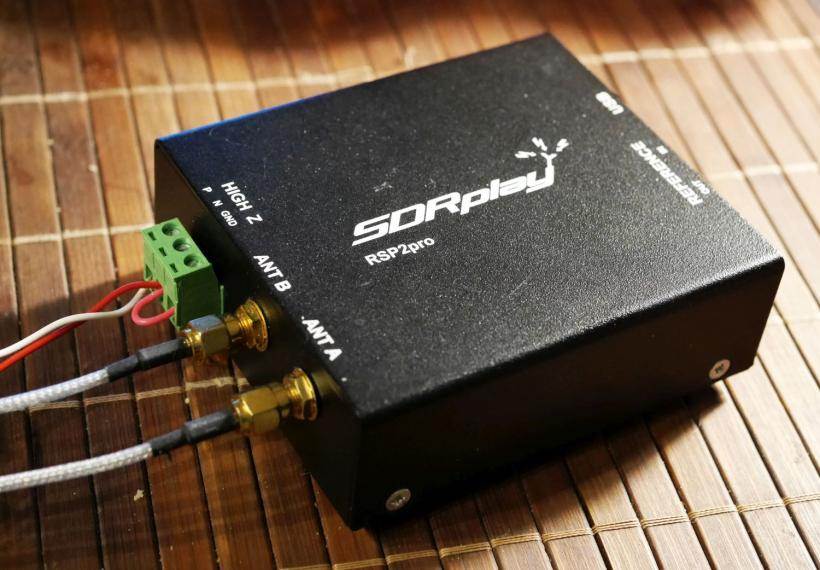

Video - Ein Abend mit SDRplay

Kurzwelle ohne eigenen Empfänger

Dank modernster SDR Technologie kann man heutzutage sogar Kurzwelle ohne eigenen Empfänger empfangen. SDR bedeutet "Software Defined Radio". Und das Beste: man kann diese Empfänger sogar kostenlos über das Internet steuern. Die Entfernung spielt dabei also keine Rolle mehr. Nehmen wir an, Herr Kobayashi aus Japan hat einen SDR Empfänger und gibt ihn für das Internet frei, dann kann ich seinen Empfänger von Deutschland aus benutzen! Total irre. Und so praktisch!

Tipp ► Mittelwelle lokal vor Ort empfangen. Außerhalb Deutschlands wird noch munter Mittelwelle (530 bis 1720 kHz) gehört 👍🏻 Beispiel: SDR aus San José, USA (rechts "select band" dann "MW")

Kurzwelle ohne eigenen Empfänger

• Alle WebSDR Empfänger ► aufrufen
• Alle Kiwi SDR Empfänger ► aufrufen
• Alle Phantom SDR Empfänger ► aufrufen (experimentell)

• Ignoriere den Sicherheitshinweis. Klicke auf "Start" (Pfeil).
• Schalte auf "AM" um und klicke da hin wo "bunte Linien" sind.
• Zoome mit + rein und klicke genau auf eine der bunten Linien. Jede Linie ist ein Sender.
• Schau in short-wave.info nach, um welchen Sender es sich handelt.
• Halte die Maus über den Sendernamen rechts und erfahre die Distanz zu dir (vorher den Kreis auf der Karte in dein Land schieben.
• Ein Klick auf das Fähnchen öffnet Google Maps und zeigt den genauen Standort des Senders. Finde die Antennen!

Youtube Wanderlinse

Weil auch ich anfangs null Ahnung von Kurzwelle hatte und mein super toller Sony Weltempfänger 2001D fast gar nichts auf Kurzwelle empfing, startete ich eine Videoreihe, die dann zu einem sehr umfangreichen ► Youtube Kanal "Wanderlinse" wurde und seit 15 Jahren besteht. Hier werden viele Fragen auf meine experimentelle Art und Weise beantwortet, denn mein Motto ist "Einfach mal ausprobieren!" Ich bin ja kein Funkamateur, sondern nur interessierter Laie, der viel ausprobiert hat. Immer wenn etwas geklappt hat, habe ich ein Video drüber gemacht, um den Weg für andere zu ebnen.

Natürlich melden sich nicht selten echte Experten und machen sich entweder lustig oder korrigieren mich nett, wenn ich etwas nicht ganz korrekt erklärt habe. Kein Problem Leute. Aber manchmal sind die Funkleute auch untereinander uneins, was denn nun wahr ist und was nicht. Für mich zählt immer nur das Ergebnis.

Geheimnisvolle Signale...

Es gibt in der Funkwelt wahnsinnig viel zu entdecken, sei es die richtige Antenne, der richtige Empfänger oder die ganzen Betriebsarten (AM, USB, LSB, CW,...) und was man damit empfangen kann. Man kann nämlich nicht nur Rundfunk Radio hören, sondern geheimnisvolle Zahlensender (Spione), Radio Fernschreiben (Wetterbericht), ganze Karten werden gefaxt, Bilder können übertragen werden (SSTV) und vieles mehr.

Ich wünsche dir viel Freude mit dem Erforschen der Kurzwelle und immer guten Empfang. 73 (bedeutet "Grüße")
